Contator de Potência: O que é, Tipos, Aplicações e Diagrama de Ligação

Introdução

O contator de potência é um dispositivo essencial em comandos elétricos, amplamente utilizado para o acionamento seguro de motores elétricos, sistemas de iluminação e cargas de alta corrente. Entender o que é um contator de potência, seus tipos, aplicações e diagramas de ligação é fundamental para quem trabalha ou estuda elétrica.
O contator de potência é um dos componentes mais utilizados em comandos elétricos industriais e prediais. Ele permite ligar e desligar cargas elétricas de forma segura, remota e repetitiva, sendo essencial no acionamento de motores, sistemas de iluminação, aquecimento e diversos outros equipamentos.

Este artigo foi escrito em formato de aula técnica, com linguagem simples e objetiva, ideal para estudantes, eletricistas, técnicos e curiosos que desejam entender de forma clara o funcionamento e a aplicação dos contatores de potência.

O que é um Contator de Potência?

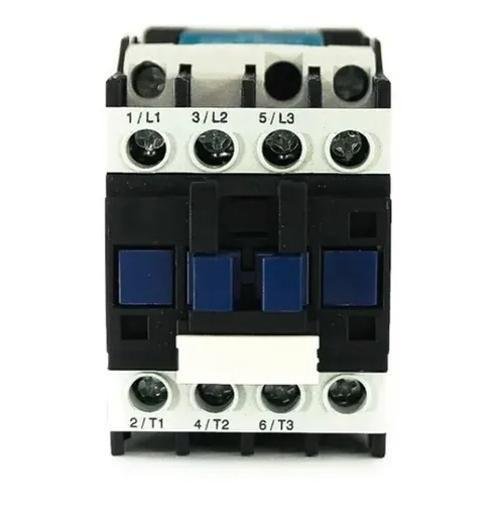

O contator de potência é um dispositivo eletromecânico de manobra, projetado para estabelecer ou interromper circuitos elétricos de potência por meio de um comando elétrico de baixa corrente.

Em outras palavras:

• O comando é feito com baixa tensão ou baixa corrente;
• A carga pode ser de alta potência (motores, resistências, iluminação, etc.).

Ele funciona de maneira semelhante a um relé, porém é construído para suportar correntes elevadas, maior número de manobras e condições mais severas de trabalho.

Para que serve um Contator?

O contator serve para:

• Ligar e desligar cargas elétricas remotamente;
• Permitir automação de processos;
• Aumentar a segurança do operador;
• Facilitar a integração com botoeiras, sensores, CLPs e relés.

É muito comum encontrar contatores em:

• Painéis elétricos;
• Quadros de comando;
• Máquinas industriais;
• Sistemas de bombeamento;
• Elevadores e compressores.

Principais Partes de um Contator

Um contator de potência é composto basicamente por:

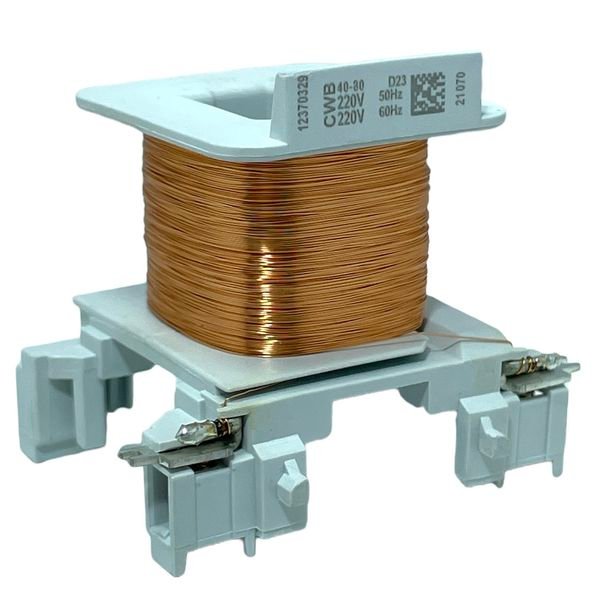

1. Bobina

É o elemento responsável por acionar o contator. Quando energizada, cria um campo magnético que movimenta o núcleo móvel.

A bobina pode ser:

• 127 V
• 220 V
• 24 V (CA ou CC)
• 380 V, entre outras

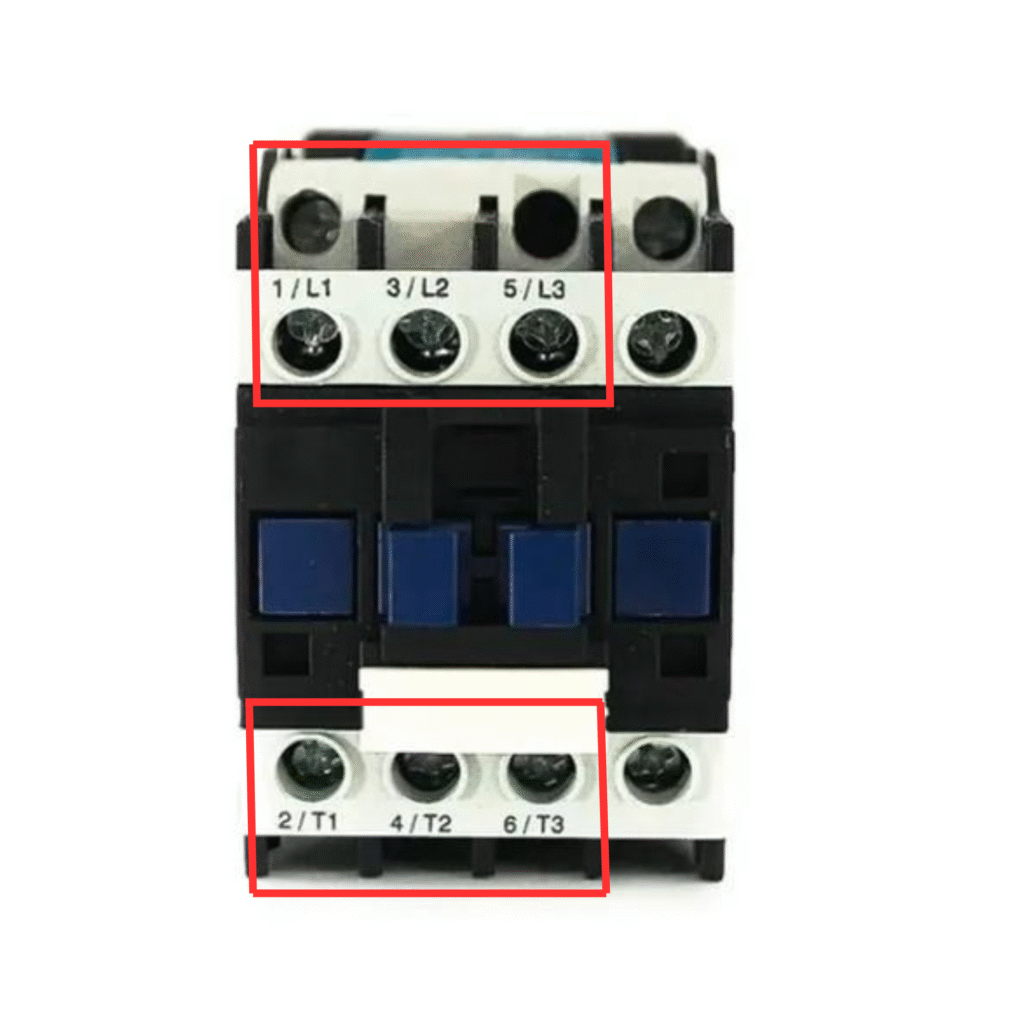

2. Contatos Principais

São os contatos responsáveis por conduzir a corrente da carga. Normalmente são:

• Três polos (para sistemas trifásicos)
• Identificados como L1, L2, L3 (entrada) e T1, T2, T3 (saída)

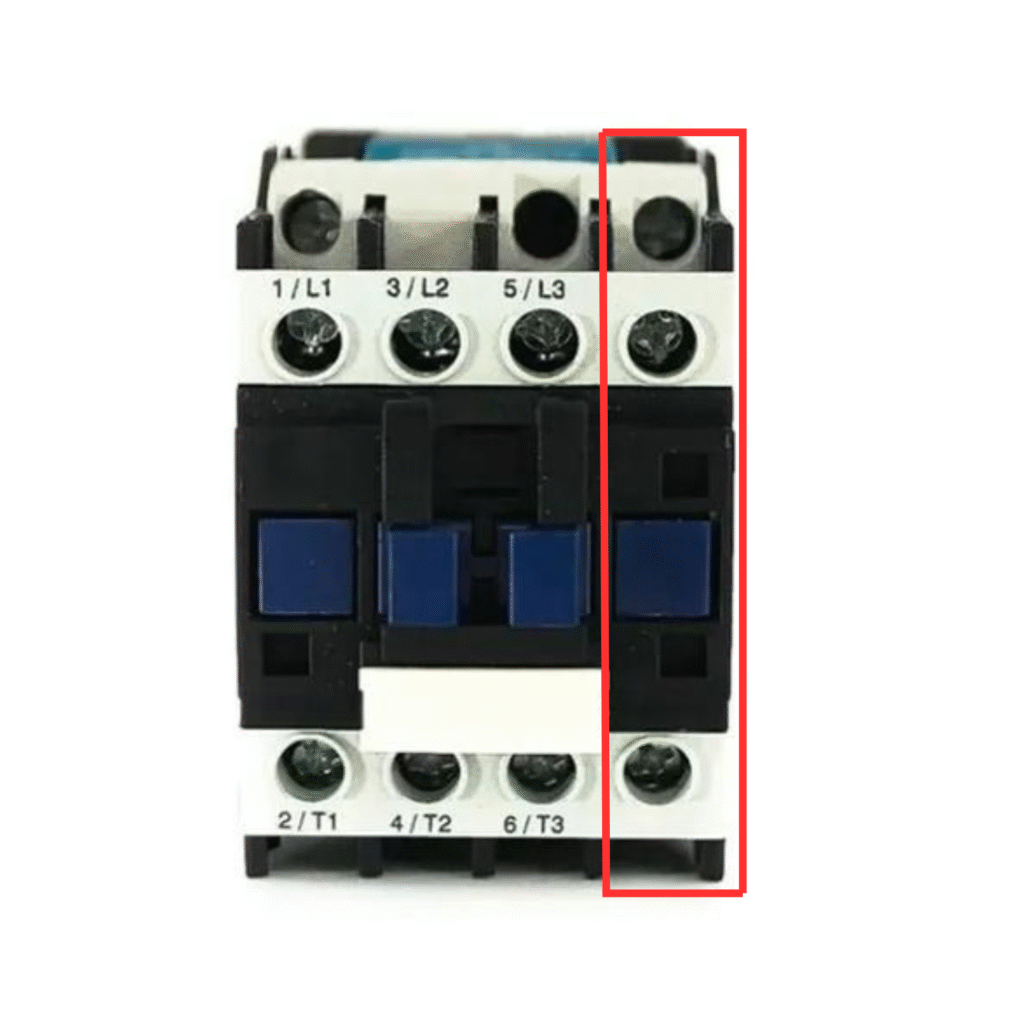

3. Contatos Auxiliares

Utilizados em circuitos de comando e sinalização.

Podem ser:

• NA (Normalmente Aberto)
• NF (Normalmente Fechado)

Exemplo de uso:

• Selo de comando
• Intertravamentos
• Sinalização por lâmpadas

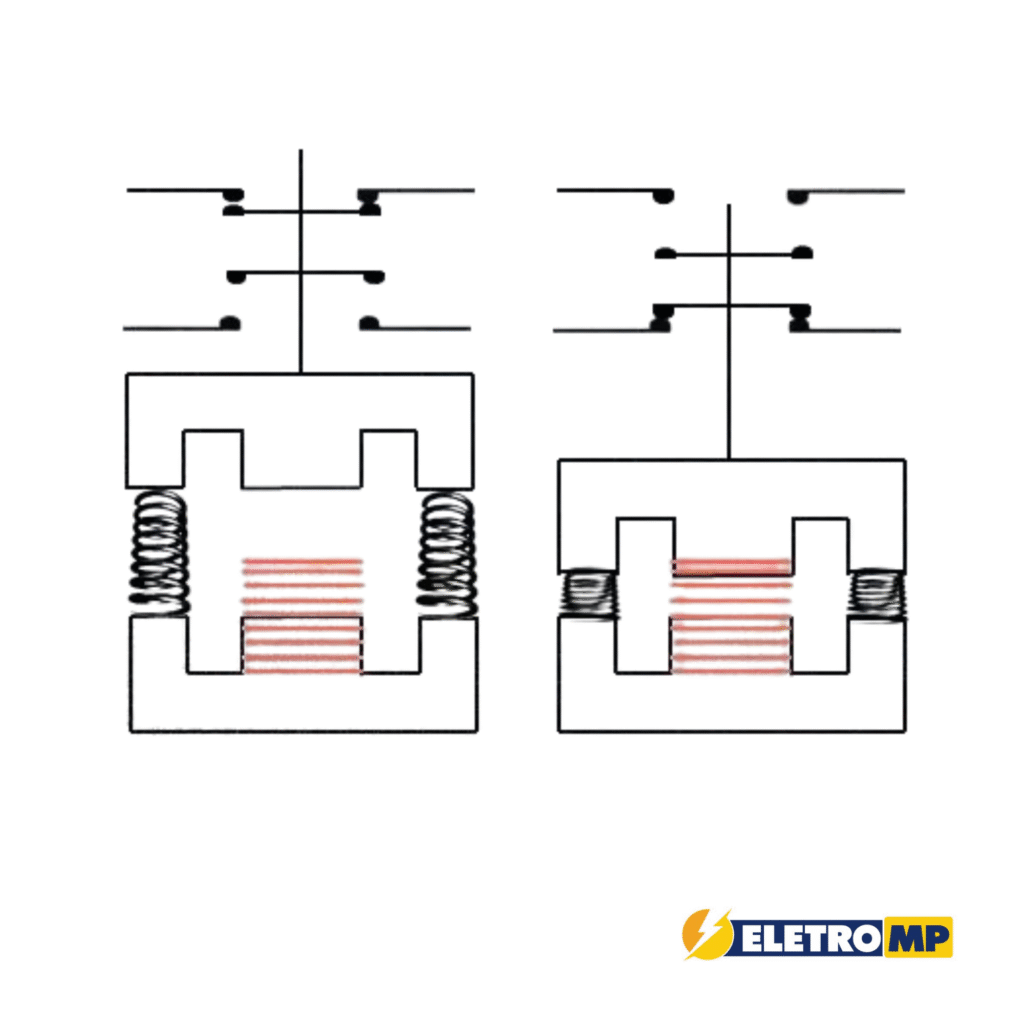

4. Núcleo Magnético e Mola

Responsáveis pelo movimento mecânico de abertura e fechamento dos contatos.

Tipos de Contatores de Potência

1. Contator Monofásico

Utilizado para cargas monofásicas, como:

• Iluminação
• Pequenos motores
• Resistências elétricas

2. Contator Trifásico

Muito usado em instalações industriais para:

• Motores trifásicos
• Bombas
• Compressores
• Máquinas operatrizes

3. Contator para Corrente Alternada (CA)

Projetado para uso em circuitos de corrente alternada. Possui anéis de sombra para reduzir vibração e ruído.

4. Contator para Corrente Contínua (CC)

Usado em sistemas CC, como:

• Bancos de baterias
• Energia solar
• Sistemas de tração

⚠️ Importante: contatores CA e CC não são intercambiáveis.

Categorias de Emprego (AC-1, AC-3, etc.)

As categorias indicam o tipo de carga que o contator pode acionar:

• AC-1: cargas resistivas ou pouco indutivas (aquecimento, iluminação)
• AC-2: motores de anéis coletores, onde se exige flexibilidade na partida e frenagem
• AC-3: motores de indução com partida direta
• AC-4: partidas severas, reversão e frenagem

Sempre verifique a categoria de emprego antes de escolher o contator.

Aplicações do Contator de Potência

Os contatores são amplamente utilizados em:

• Acionamento de motores elétricos
• Sistemas de ventilação e exaustão
• Iluminação industrial
• Bombas d’água
• Sistemas de refrigeração
• Automação predial e industrial

Vantagens do Uso de Contatores

Entre as principais vantagens, podemos destacar:

• Segurança elétrica
• Controle remoto de cargas
• Alta durabilidade
• Facilidade de manutenção
• Integração com automação

Diagrama Simples de Acionamento de uma Carga

A imagem abaixo mostra um diagrama elétrico simplificado de ligação de um contator de potência trifásico, muito utilizado em partidas diretas de motores.

Diagrama de ligação do contator de potência (comando 220 V e potência 380 V):

Explicação detalhada do diagrama

No diagrama apresentado, podemos identificar claramente a separação entre o circuito de potência e o circuito de comando, o que é fundamental para a correta compreensão e segurança da instalação.

Circuito de Potência – 380 V

• A alimentação trifásica 380 V chega ao contator pelos terminais L1, L2 e L3;
• Esses terminais são responsáveis pela entrada da energia no contator;
• Quando o contator é acionado, os contatos principais se fecham e a energia é liberada nos terminais T1, T2 e T3;
• Os terminais T1, T2 e T3 alimentam diretamente o motor trifásico, representado na parte inferior do diagrama.

Esse circuito é responsável por conduzir a corrente de carga, sendo dimensionado de acordo com a potência da carga a ser acionada.

Circuito de Comando – 220 V

• A bobina do contator é alimentada em 220 V neste caso pelos terminais A1 e A2;
• A fase do comando entra pelo terminal A1, protegida por um disjuntor;
• O neutro do circuito de comando é ligado diretamente ao terminal A2;
• Ao energizar a bobina, o campo magnético interno do contator é criado, fazendo com que os contatos principais se fechem.

Esse circuito trabalha com baixa corrente, aumentando a segurança do operador e permitindo o uso de botoeiras, relés ou CLPs.

Funcionamento resumido

1. A rede trifásica 380 V permanece disponível nos terminais L1, L2 e L3;
2. Ao aplicar 220 V na bobina (A1 e A2), o contator é energizado;
3. Os contatos principais se fecham;
4. A tensão trifásica é liberada nos terminais T1, T2 e T3;
5. O motor trifásico entra em funcionamento.

Diferença entre Contator e Relé

Cuidados na Escolha do Contator

Ao selecionar um contator, observe:

• Corrente nominal da carga
• Tensão da bobina
• Categoria de emprego
• Número de polos
• Contatos auxiliares necessários

Conclusão

O contator de potência é um componente fundamental para qualquer sistema elétrico que envolva automação, segurança e controle de cargas. Entender seu funcionamento, tipos e aplicações é essencial para realizar instalações corretas, seguras e profissionais.

Se você trabalha com elétrica ou está estudando o assunto, dominar o uso de contatores é um passo importante para evoluir na área.
